磁滯式電力電纜卷筒
磁滯式電力電纜卷筒由三相異步電動機、單相軸承、磁滯耦合器、減速裝置、卷線盤組成。當用電設備離開電源點行走時，由外力拖動電纜，克服磁滯耦合器的磁滯轉矩，此時磁滯耦合器產生滑差（單向軸承起制動器作用），從而把卷線盤上的電纜線放開。當用電設備返回電源點運行時，由異步電機驅動單向軸承、磁滯耦合器，將動力經減速機放大后帶動卷線盤收取電纜線。
所屬分類：
咨詢熱線：
案例詳情
選型說明
磁滯式電力電纜卷筒的選型與很多因素有關，為使選型快捷、合理、經濟，請訂貨時提供下列參數：
●用電設備的運行速度
●卷筒安裝高度（安裝平臺至地面間距離）
●卷取電纜線長度（用電設備的運行距離）放線時的旋轉方向（左旋或右旋）是否需要限位開關

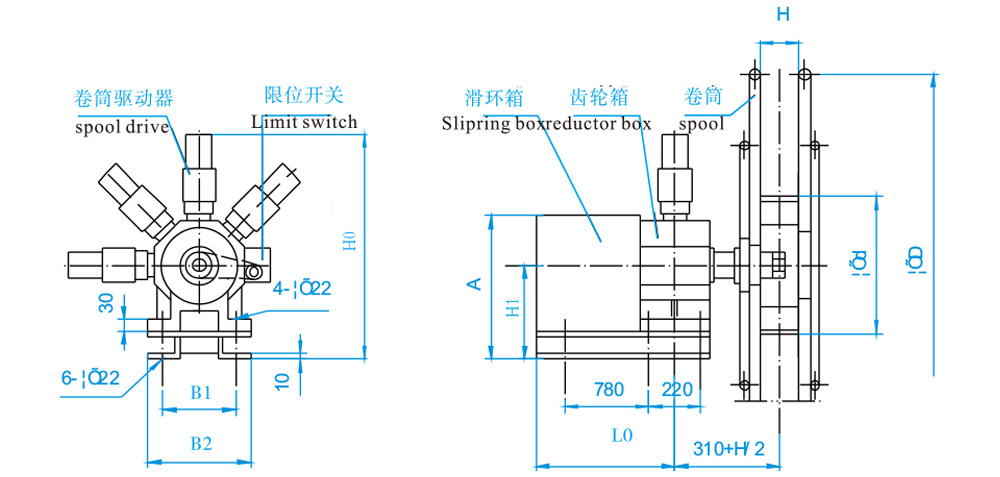

外形尺寸圖

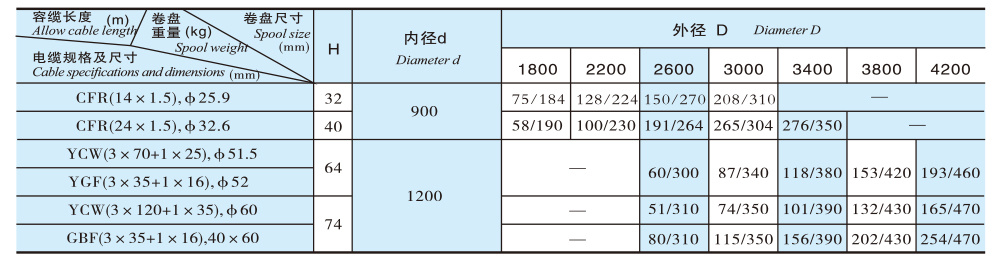

卷筒尺寸和容纜長度

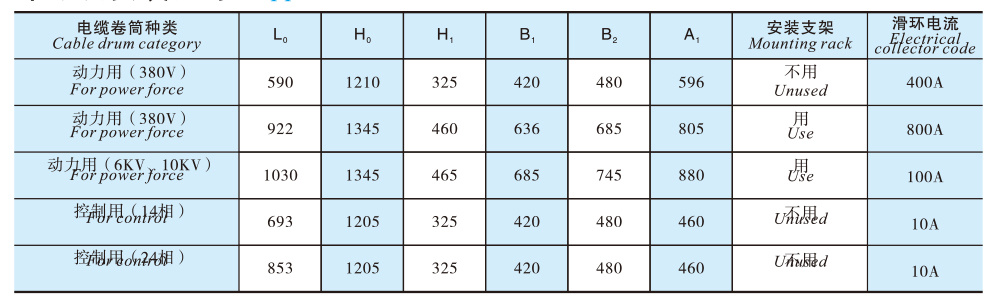

外形及安裝尺寸
主要技術參數：僅供參考
a、額定工作電壓：380V、6KV、10KV。
b、額定電流：30A以下、30~150A、150~500A
c、單個驅動頭輸出扭矩調整范圍130Nm~300Nm
d、重量：?jiǎn)蝹€(gè)驅動器重量71kg、齒輪箱重400kg

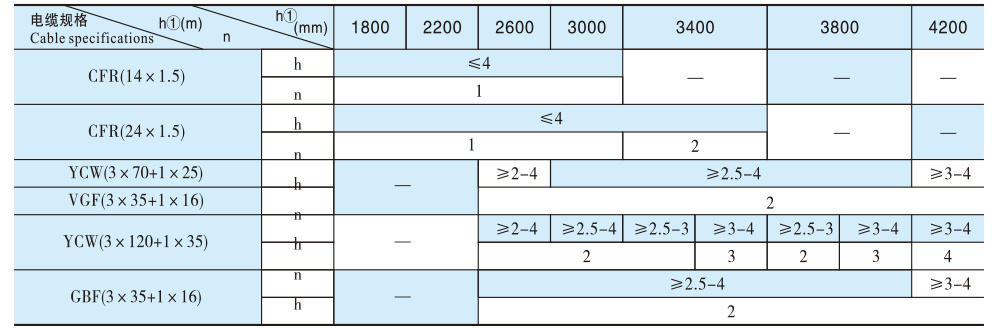

卷筒驅動器數量的選擇
注：
1、D-卷盤外徑，h-卷盤安裝高度。
2、表中數值供用戶參考，超出上述范圍可協商訂貨。
3、電纜為扁電纜時，卷線盤尺寸需變化。
